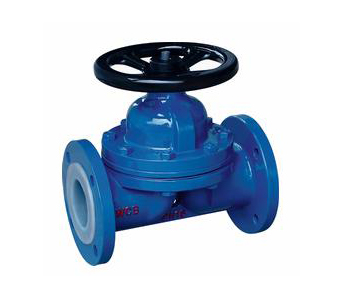

产品名称:衬氟隔膜阀G41F46
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000

衬氟隔膜阀G41F46

技术标准

设计和制造

GB/T12239

结构长度

GB12221

法兰尺寸

GB/T91131-2000

驱动方式

手动、气动、电动

公称压力

0.6、1.0、1.6

压力试验

GB/T13927-92

基本型号

手动

G41F46

气动

G641F46

G41F4

G641F4

G41PP

G64PP

G41PO

G641PO

电动

G941F46

G941F4

G941PP

G941PO

   主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PTFE(F4)FEP(F46)PFA(可溶F4)PP PO

4

隔膜

FEP(F46)/CR(氯丁橡胶)PFA(可溶F4)/FPDM(乙丙橡胶)

5

支架

PTFE(F4)

CF8

CF8

6

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

7

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手轮

WCB

WCB

WCB

   主要连接尺寸及重量

公称通径

L

D

D1

D2

f

b

Z-φd

W(Kg)

DN(mm)

NPS
(inch)

PN1.0MPa

15

1/2

125

80

55

40

2

12

4-φ12

3.8

20

3/4

135

90

65

50

2

14

4-φ12

4.2

25

1

145

100

75

60

2

14

4-φ12

4.5

32

5/4

160

120

90

70

2

16

4-φ14

7

40

3/2

180

130

100

80

3

16

4-φ14

9

50

2

210

140

110

90

3

16

4-φ14

12

65

5/2

250

160

130

110

3

16

4-φ14

18

80

3

300

185

150

125

3

18

4-φ18

24.5

100

4

350

205

170

145

3

18

4-φ18

38.5

125

5

400

235

200

175

3

20

8-φ18

60

150

6

460

260

225

200

3

20

8-φ18

82

200

8

570

315

280

255

3

22

8-φ23

149

250

10

680

370

335

310

3

24

12-φ23

240

300

12

790

435

395

362

4

24

12-φ23

350

公称通径

L

D

D1

D2

f

b

Z-φd

W(Kg)

DN(mm)

NPS
(inch)

PN1.6MPa

15

1/2

125

95

65

45

2

14

4-φ14

3.8

20

3/4

135

105

75

55

2

16

4-φ14

4.2

25

1

145

115

85

65

2

16

4-φ14

4.5

32

5/4

160

135

100

78

2

18

4-φ18

7

40

3/2

180

145

110

85

3

18

4-φ18

9

50

2

210

160

125

100

3

20

4-φ18

12

65

5/2

250

180

145

120

3

20

4-φ18

18

80

3

300

195

160

135

3

22

4-φ18

24.5

100

4

350

215

180

155

3

22

8-φ18

38.5

125

5

400

245

210

185

3

24

8-φ18

60

150

6

460

280

240

210

3

24

8-φ23

82

200

8

570

335

295

265

3

26

8-φ23

149

250

10

680

390

350

320

3

28

12-φ26

240

300

12

790

440

400

368

4

28

12-φ26

350
