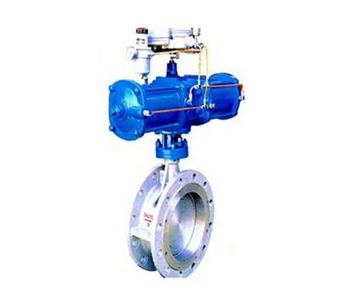

产品名称:气动调节蝶阀
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000
一、概述
气动调节 蝶阀是一种金属密封的高性能蝶阀,它具有优良体特征和卓越的密封性能,能供长期良好的密封性;气动蝶阀是由气动执行机构和金属三偏心蝶阀组成,它与定位器、源处理元件配套使用,接受4-20mADC的控制信号,对管路中体作比例调节;由于产品采用独特的三偏心结构设计,密封面的封采用椭形设计,蝶板与阀座间的密封采用机械密封方式,而是通过介质压差作用密封,蝶阀的密封性能到达双向零泄漏密封求,因此蝶阀应用在高密封要求的工况场合。金属密封蝶阀广泛用在石油、化工、化肥、农药、冶金、电站、轻纺等工业领域。
二、特点
1、金属调节属蝶阀结构简单,紧凑、体积小、安装方便;
2、密封结构独特,蝶板与阀座之间采用机械密封方式,零泄漏双向密封要求;
3、采用不同材料的金属阀座可以满足不同应用工况要求;
4、密封面采用堆焊硬质合金材料,提供产品密封面的耐磨性,延长阀门使用周期;
5、在开启和中间位置时,蝶板与阀座不接触,摩擦力小,蝶阀操作扭矩低;
6、合理的阀门结构使其适用于-200℃~+600℃的温度范围;
7、在维护过程中无须拆卸蝶板与阀轴,阀座可以整体更换。
三、主要技术参数规范
计标准:JB/T8527-1997;
构长度标准:GB/T12221-2005、GB/T15188.2-2005;
验标准:GB/T13927-2008;

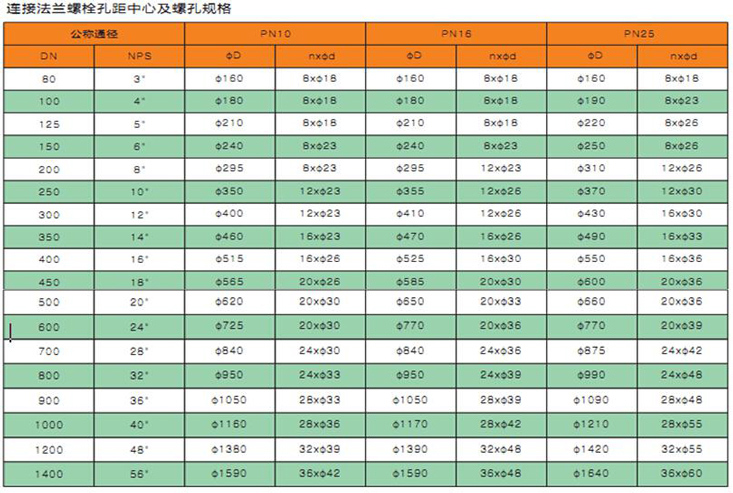

兰连接标准:GB/T9113、GB/T9115、JB/T79;
称压力PN:PN10、PN16、PN25;
称通径DN:80-1400;
作温度:-200℃~+600℃;
四、主要零部件材质

零件名称

材质

阀体

WCB、WC6、ZG25、CF8、CF3M

蝶板

WCB、WC6、ZG25、CF8、CF3M

阀杆

2Cr13、17-4PH、SS304、SS316

密封座

SS304、SS316

填料压盖

WCB、ZG25、CF8

填料

PTFE、石墨

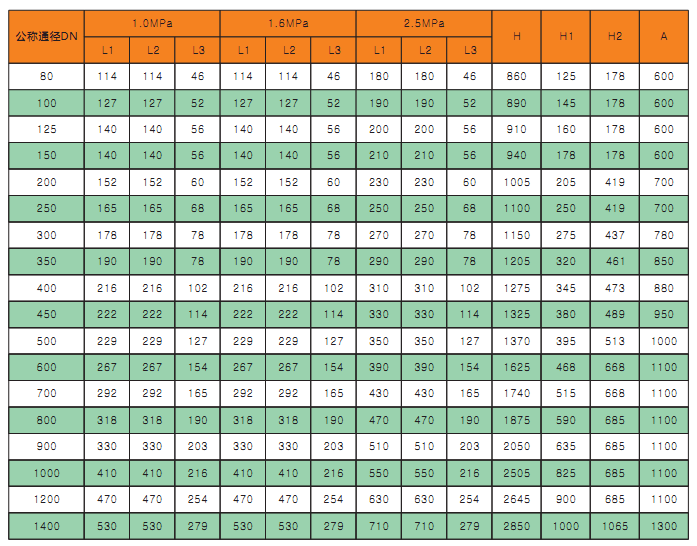

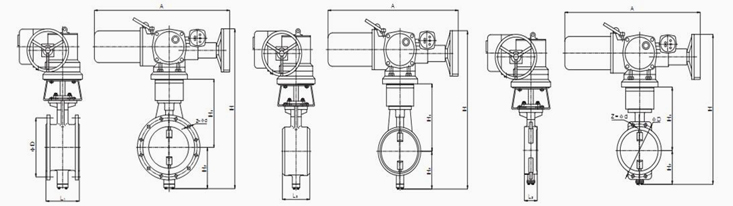

五、外形尺寸图
