产品名称:衬氟截止阀J41F46
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000

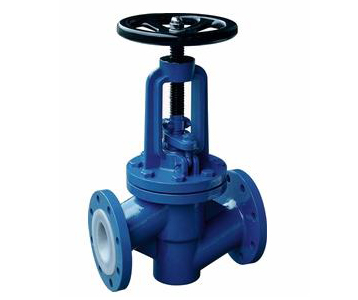

衬氟截止阀J41F46

技术标准

设计和制造

GB/T12233

结构长度

GB12221

法兰尺寸

GB/T91131-2000

驱动方式

手动、气动、电动

公称压力

1.0、1.6、2.5

压力试验

GB/T13927-92

基本型号

手动

J41F46 J45F46 J44F46

气动

J641F46 J645F46 J644F46

J41F4 J45F4 J44F4

J641F4 J645F4 J644F4

J41PP J45PP J44PP

J641PP J645PP J644PP

J41PO J45PO J44PO

J641PO J645PO J644PO

电动

J941F46 J945F46 J944F46

J941F4 J945F4 J944F4

J941PP J945PP J944PP

J941PO J945PO J944PO

    主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

7

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

8

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手柄

WCB

WCB

WCB


J41F46 J44F46 J45F46

    要连接尺寸及重量

公称通径

L

L1

L2

D

D1

D2

f

b

n-d

D0

H

H1

W(Kg)

DN
(㎜)

NPS
(inch)

1.0MPa

15

1/2

130

130

90

95

65

45

3

15

4-Ф14

120

165

180

3.9

20

3/4

150

105

95

105

75

55

3

15

4-Ф14

120

195

215

5

25

1

160

160

100

115

85

65

2

16

4-Ф14

120

210

235

6

32

5/4

180

180

105

135

100

78

2

18

4-Ф18

140

215

245

8.8

40

3/2

200

200

115

145

110

85

3

18

4-Ф18

140

260

295

13

50

2

230

230

125

160

125

100

3

20

4-Ф18

160

300

345

15

65

5/2

290

290

145

180

145

120

3

20

4-Ф18

180

320

380

23

80

3

310

310

155

195

160

135

3

22

4-Ф18

240

390

465

38

100

4

350

350

175

215

180

155

3

22

8-Ф18

240

450

540

42

125

5

400

400

200

245

210

185

3

24

8-Ф18

280

460

570

55

150

6

480

480

225

380

240

210

3

24

8-Ф23

320

530

665

77

200

8

600

600

275

335

295

265

3

26

8-Ф23

360

600

790

135

250

10

730

730

325

390

350

320

3

28

12-Ф23

400

720

940

220

1.6MPa

15

1/2

130

130

90

95

65

45

3

15

4-Ф14

120

165

180

3.9

20

3/4

150

105

95

105

75

55

3

15

4-Ф14

120

195

215

5

25

1

160

160

100

115

85

65

2

16

4-Ф14

120

210

235

6

32

5/4

180

180

105

135

100

78

2

18

4-Ф18

140

215

245

8.8

40

3/2

200

200

115

145

110

85

3

18

4-Ф18

140

260

295

14

50

2

230

230

125

160

125

100

3

20

4-Ф18

160

300

345

18

65

5/2

290

290

145

180

145

120

3

20

4-Ф18

180

320

380

26

80

3

310

310

155

195

160

135

3

22

8-Ф18

240

390

465

40

100

4

350

350

175

215

180

155

3

24

8-Ф18

240

450

540

50

125

5

400

400

200

245

210

185

3

26

8-Ф18

280

460

570

65

150

6

480

480

225

280

240

210

3

28

8-Ф23

320

530

665

85

200

8

600

600

275

335

295

265

3

30

12-Ф23

360

600

790

150

250

10

730

730

325

405

355

320

3

32

12-Ф26

400

720

940

245

2.5MPa

15

1/2

130

130

90

95

65

45

3

15

4-Ф14

120

165

180

3.9

20

3/4

150

105

95

105

75

55

3

15

4-Ф14

120

195

215

5

25

1

160

160

100

115

85

65

2

16

4-Ф14

140

210

235

6

32

5/4

180

180

105

135

100

78

2

18

4-Ф18

160

215

245

8.8

40

3/2

200

200

115

145

110

85

3

18

4-Ф18

180

260

295

15

50

2

230

230

125

160

125

100

3

20

4-Ф18

180

300

345

20

65

5/2

290

290

145

180

145

120

3

22

8-Ф18

240

320

380

28

80

3

310

310

155

195

160

135

3

22

8-Ф18

280

390

465

42

100

4

350

350

175

230

190

160

3

24

8-Ф23

320

450

540

57

125

5

400

400

200

270

220

188

3

28

8-Ф26

320

460

570

71

150

6

480

480

225

300

250

218

3

30

8-Ф26

360

530

665

90

200

8

600

600

275

360

295

265

3

30

12-Ф26

360

600

790

150

250

10

730

730

325

425

355

320

3

32

12-Ф30

400

720

940

245
