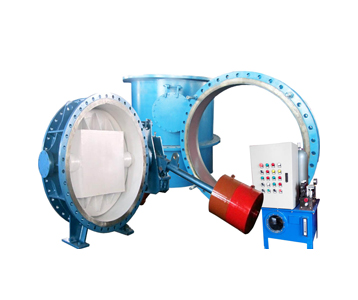

产品名称:水轮机液控蝶阀
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000
水轮机液控蝶阀及全套系列产品
为实现水轮机自动化控制程序及现场安装需要,一般工况下全套水轮机进口阀成套产品应由以下部件组成

1、阀前短管 2、手动检修阀 3、旁通伸缩节 4、电动旁通阀 5、主阀 6、压差控制器 7、主阀伸缩节
8、排气阀 9、压力表 10、阀后短管 11、检修孔 12、排水阀
一、部件功能说明
1、 阀前及阀后短管(图中1、10所示)由进水蝶阀与上游、下游压力钢管起连接作用的两段带法兰的短管组成,一般阀后短管带有进入门和旁通管出口、空气阀、排水阀及差压控制器等接口;阀前短管带有旁通管入口接口。我厂一般根据合同的要求进行设计并提供相应的部件。
2、主阀伸缩节(图中7所示)适用于工作温度为-10~80℃的液体管道上,主要作用是在一定范围内可伸缩调节阀门与管道的连接,是管网安装的一种必需设备。
伸缩节由平法兰、密封圈、压板、伸缩短管及相应连接两双、螺母等零部件组成,通过伸缩管的伸缩可调整伸缩节的最大结构尺寸和最小结构尺寸。为阀门的安装、维修、更换等带来极大的方便。
3、旁通系统(图中2、3、4所示)一般安装在旁通管上,主要作用是截断或连通介质,包括手动旁通阀和电动旁通阀各一个,在主阀开启前起到平压的作用。
4、空气阀(图中8所示)主要作用是当蜗壳及进水阀后的压力钢管充水时,排出空气,以免运行时因蜗壳及钢管内存在大量空气而造成气蚀现象。
5、排水阀(图中12所示),检修时可排除蜗壳前所积存的水。一般排污阀采用闸阀、蝶阀、球阀。
6、差压控制器(图中6所示)主要作用是当需要进水阀开启时,检测进水阀上、下游压力是否平压。
7、压力表(图中9所示),用于观测阀门前后压力。
8、进人孔(图中11所示),检修时人可从此门进入。
