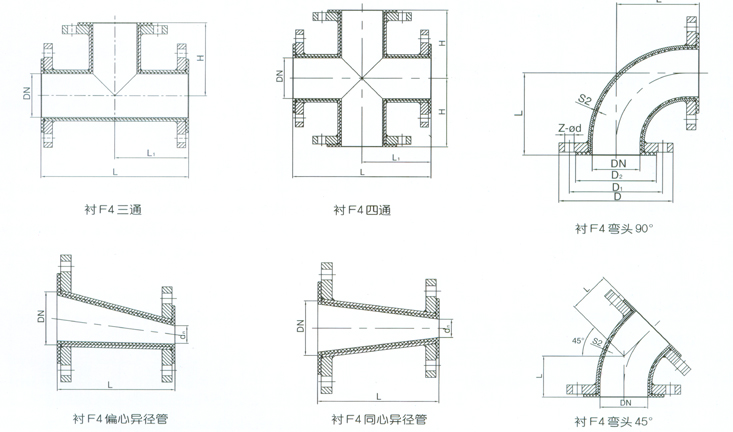

钢衬四氟弯头、三通、异径管
尺寸表(㎜)                               注:管配件衬里厚度参照相同规格直管衬里厚度
直管衬里厚度

公称通径

DN

主要外形尺寸

弯头

90º

弯头

45º

三通

四通

异径管

D

D1

D2

b

f

Z-d

L

L

L

H

L=2H

L

25

115

85

65

14

2

4-Ø14

90

50

180

90

180

150

32

140

100

76

16

2

4-Ø18

90

50

180

90

180

150

40

150

110

84

16

3

4-Ø18

100

60

200

100

200

150

50

165

125

99

16

3

4-Ø18

125

65

250

125

250

150

65

185

145

118

18

3

4-Ø18

130

75

260

130

260

150

80

200

160

132

18

3

8-Ø18

140

80

280

140

280

150

100

220

180

156

20

3

8-Ø18

160

105

300

150

300

150

125

250

210

184

22

3

8-Ø18

190

110

380

190

380

180

150

285

240

211

22

3

8-Ø22

203

130

440

220

440

180

200

340

295

266

22

3

8-Ø22

230

155

450

225

450

250

250

395

350

319

24

3

12-Ø22

280

188

526

263

526

250

300

445

400

370

26

4

12-Ø22

305

223

530

265

530

250

350

505

460

429

26

4

16-Ø22

350

255

700

350

700

250

400

565

515

480

26

4

16-Ø26

400

290

760

380

760

250

450

615

565

530

26

4

20-Ø26

450

320

840

420

840

300

500

670

620

582

28

4

20-Ø26

500

370

92

46

920

300

600

780

725

682

28

5

20-Ø30

600

400

1000

500

1000

400

三、订货须知:
订货时请注明公称压力、公称通径、法兰标准、使用介质、工作温度、衬里材料等。
