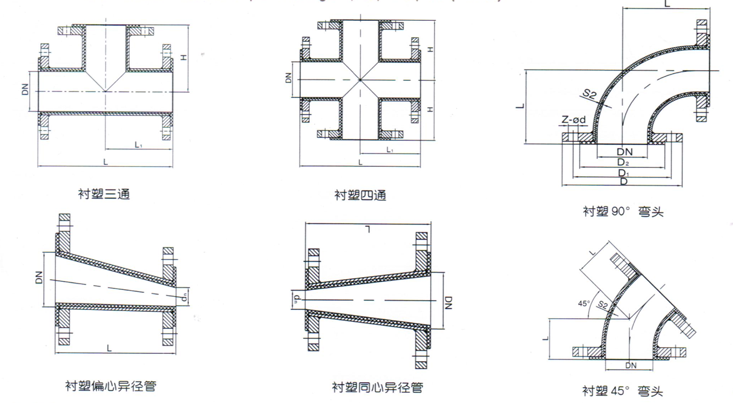

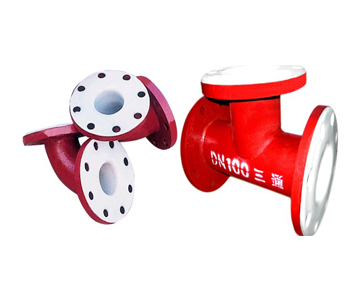

钢衬塑弯头、三通、异径管
尺寸表(㎜)

公称通径

DN

主要外形尺寸

弯头

90º

弯头

45º

三通

四通

异径管

D

D1

D2

b

f

Z-d

L

L

L

H

L=2H

L

25

115

85

65

14

2

4-Ø14

90

50

180

90

180

150

32

140

100

76

16

2

4-Ø18

90

50

180

90

180

150

40

150

110

84

16

3

4-Ø18

100

60

200

100

200

150

50

165

125

99

16

3

4-Ø18

125

65

250

125

250

150

65

185

145

118

18

3

4-Ø18

130

70

260

130

260

150

80

200

160

132

18

3

8-Ø18

140

75

280

140

280

150

100

220

180

156

20

3

8-Ø18

160

80

300

150

300

150

125

250

210

184

22

3

8-Ø18

190

95

380

190

380

180

150

285

240

211

22

3

8-Ø22

203

105

440

220

440

180

200

340

295

266

22

3

8-Ø22

230

140

450

225

450

250

250

395

350

319

24

3

12-Ø22

280

165

526

263

526

250

300

445

400

370

26

4

12-Ø22

305

190

530

265

530

250

350

505

460

429

26

4

16-Ø22

350

190

700

350

700

250

400

565

515

480

26

4

16-Ø26

400

200

760

380

760

250

450

615

565

530

26

4

20-Ø26

450

230

840

420

840

300

500

670

620

582

28

4

20-Ø26

500

280

920

460

920

300

600

780

725

682

28

5

20-Ø30

600

320

1000

500

1000

400

700

895

840

794

30

5

24-Ø30

700

 450

1140

570

1140

500

800

1015

950

901

32

5

24-Ø33

800

 510

1220

610

1220

600

900

1115

1050

1001

34

5

28-Ø33

900

 630

1540

770

1540

700

1000

1230

1160

1112

34

5

28-Ø36

1000

 720

1800

900

1800

800

1200

1455

1380

1328

38

5

32-Ø39

1200

 850

2240

1120

2240

900

注:管配件衬里厚度参照相同规格直管衬里厚度。
