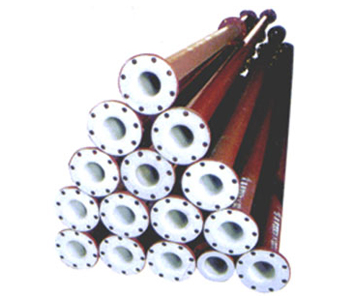

钢衬PO管
一、产品概述
钢衬PO管件产品，其壳体采用流体无缝钢管，内衬PO（聚烯烃）材料。聚烯烃（PO）是以聚乙烯、聚丙烯、丁烯等烯烃类聚合物的总称，是目前最理想的防腐蚀材料之一。 我公司生产的钢衬PO管，采用无缝钢管为基体，过流部分采用热塑材料（PO）在离心辊架热塑旋转一次成型工艺。由于钢塑附着力很强，因此它既有金属的强度，又有PO耐腐蚀、耐高温及低温、耐负压、抗老化的特性。槽、罐、反应釜等衬里设备，其内衬PO可作二次修复使用。
公称通经≥500㎜ 的较大口径钢衬PO管与管件，在钢件内壁点焊1.5-2.5㎜的金属钢丝网，以增加衬塑件的厚度和价高的附着性，不易脱落与开裂。
遵循规范：|
执行标准 |
Q/PBF02-2006 HG/T20538-92 (或按合同要求） |
|
公称压力PN |
PN≤2.5MPa |
|
法兰尺寸 |
HG20592~HG20635-97 |
|
压力试验 |
GB/T13927 |
|
衬里层检验 |
测厚仪、电火花检验 |
|
钢管 |
碳钢20# |
|
|
法兰 |
碳钢Q235、WCB |
|
|
弯头、三通、四通、 |
碳钢Q235、WCB |
|
|
衬里材料及工作温度 |
衬里材料 |
工作温度 |
|
聚丙烯PP |
100≤℃ |
|
|
聚烯烃PO |
100≤℃ |
|
|
聚乙烯PE |
90≤℃ |
|
钢衬塑（PO、PP、PE）直管
尺寸表（㎜）
公称通径 DN |
主要外形尺寸 |
衬里厚度 |
长度 |
|||||||
|
D |
D1 |
D2 |
b |
f |
Z－ød |
钢管尺寸 |
||||
|
PN1.0MPa |
外径S |
壁厚S2 |
||||||||
|
25 |
115 |
85 |
65 |
14 |
2 |
Ø4－14 |
32 |
3 |
2.5-3 |
≤1000 |
|
32 |
140 |
100 |
76 |
16 |
2 |
Ø4－18 |
38 |
3 |
2.5-3 |
≤1000 |
|
40 |
150 |
110 |
84 |
16 |
3 |
Ø4－18 |
48 |
3.5 |
2.5-3 |
≤2000 |
|
50 |
165 |
125 |
99 |
16 |
3 |
Ø4－18 |
57 |
3.5 |
3-3.5 |
≤3000 |
|
65 |
185 |
145 |
118 |
18 |
3 |
Ø4－18 |
73 |
4 |
3-3.5 |
≤3000 |
|
80 |
200 |
160 |
132 |
18 |
3 |
Ø8－18 |
89 |
4.5 |
3-3.5 |
≤4000 |
|
100 |
220 |
180 |
156 |
20 |
3 |
Ø8－18 |
108 |
4.5 |
3.5-4 |
≤5000 |
|
125 |
250 |
210 |
184 |
22 |
3 |
Ø8－18 |
133 |
4.5 |
3.5-4 |
≤5000 |
|
150 |
285 |
240 |
211 |
22 |
3 |
Ø8－22 |
159 |
4.5 |
4-5 |
≤6000 |
|
200 |
340 |
295 |
266 |
22 |
3 |
Ø8－22 |
219 |
6 |
4-5 |
≤6000 |
|
250 |
395 |
350 |
319 |
24 |
3 |
Ø12－22 |
273 |
8 |
4-5 |
≤6000 |
|
300 |
445 |
400 |
370 |
26 |
4 |
Ø12－22 |
325 |
8 |
4-5 |
≤6000 |
|
350 |
505 |
460 |
429 |
26 |
4 |
Ø16－22 |
377 |
10（8） |
5-6 |
≤6000 |
|
400 |
565 |
515 |
480 |
26 |
4 |
Ø16－26 |
426 |
10（8） |
5-6 |
≤6000 |
|
450 |
615 |
565 |
530 |
26 |
4 |
Ø20－26 |
480 |
10（8） |
5-6 |
≤6000 |
|
500 |
670 |
620 |
582 |
28 |
4 |
Ø20－26 |
530 |
10（8） |
6-8 |
≤6000 |
|
600 |
780 |
725 |
682 |
28 |
5 |
Ø20－30 |
630 |
（8） |
6-8 |
≤6000 |
|
700 |
895 |
840 |
794 |
30 |
5 |
Ø24－30 |
720 |
（8） |
6-8 |
≤6000 |
|
800 |
1015 |
950 |
901 |
32 |
5 |
Ø24－33 |
820 |
（10） |
6-8 |
≤6000 |
|
900 |
1115 |
1050 |
1001 |
34 |
5 |
Ø28－33 |
920 |
（10） |
6-8 |
≤6000 |
|
1000 |
1230 |
1160 |
1112 |
34 |
5 |
Ø28－36 |
1020 |
（10） |
6-8 |
≤6000 |
|
1200 |
1455 |
1380 |
1328 |
38 |
5 |
Ø32－39 |
1220 |
（10） |
6-8 |
≤6000 |
注：用户订货时，需要活套法兰，应在合同上注明
