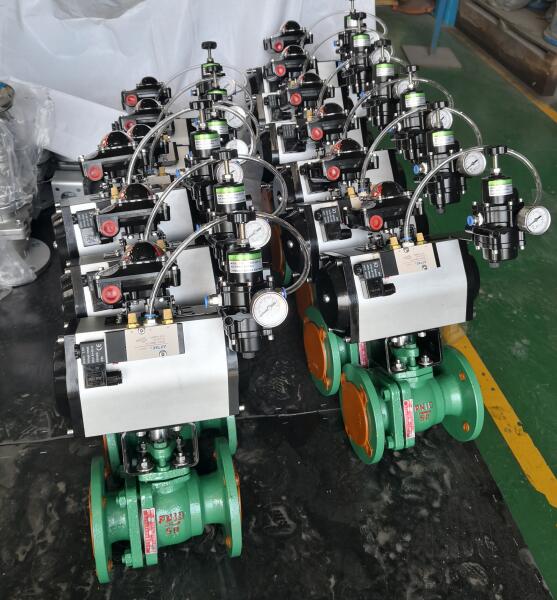

产品名称:气动衬氟球阀
  • 地 址:浙江省温州市平阳县昆阳镇雅河西路
  • 邮 编:325400
  • 电 话:0577-63883000
一、 概述
Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成,阀门采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用,耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供******的流量,并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。广泛应用于食品、环保、轻工、石油、造纸、化工、轻纺、电力等行业的自动调节与远程控制系统中。

二、特点
1、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。
2、阀体设计,铸造均采用台湾的先进工艺,具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。
3、具有功能强、体积小、轻便宜人、泄露量低、性能可靠、配套简单、流通能力大,也适合于介质是粘稠,含颗粒,纤维性质的场合。
三、 主要技术参数
● 阀体及内件

阀体形式

两段式铸造阀体(内衬四氟)

公称通径

DN15DN400

公称压力

PN1.62.54.0 MPaANSI 150300LB JIS 102030K

法兰标准

GBJBHGJISANSIDIN

连接形式

法兰式

压盖型式

螺栓压紧式

适用温度

-40+180

球体形式

"O"型全衬氟球体

流量特性

近似快开特性

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

执行机构

执行器型号

GTSRSTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-20+90

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要零件材料

阀体

铸铁、铸钢、不锈钢

阀芯

不锈钢+聚四氟依稀(F46)

阀座

聚四氟依稀(F46)

阀杆

2Cr13

填料

柔性石墨、聚四氟依稀

支架

铸铁、铸钢、不锈钢

联轴器

253545

主要性能指标

公称通径 DN(mm)

15

20

25

32

40

50

100

125

150

200

250

300

350

400

允许压差(MPa)

公称压力

动作范围

090°

泄露量Q

软密封VI

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

主要性能规范

试验压力(MPa)

公称压力(MPa)

压力级(class)

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.75

6.0

9.6

15.0

3.0

7.5

16.5

2.4

3.8

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

12.1

1.5

2.8

气密试验

0.40.7MPa

主要外形及连接尺寸




公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

44.5

49

55

65

65

75

90

95

115

127

140

172.5

310

350

H1

根据所配气动执行器所定

A

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

D2

46

56

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据
